机械类
详细介绍
产品特点
◆可拆式机芯结构，便于维护。
◆采用铜封计数器，IP68防水等级，杜绝表面起雾。
◆内调试结构，有效防止私自调表。
◆高耐磨性轴承系统确保产品的确定可靠，可明显提高最大流量。
◆采用热喷涂工艺，最大限度提高表壳抗腐蚀能力，延长使用寿命。
◆可配无磁传感机电转换模块，带有RS485或MBUS标准接口。
◆可选配多参数版本，其一体化远传模块可通过NB-IoT/Cat.1同时上传流量、压力、温度等数据，操作便捷，且较于水务通常使用的压力一体化电磁、超声水表大幅度降低成本。
◆适用于小流量计量为主的应用场景。
安装要求
◆须水平安装，表头朝上。
◆须满管计量。
◆敏感度等级为U3D0。
| 技术参数 | ||||||||
| 公称通径 DN | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |
| 测量范围依据GB/T | Q3/Q1 | R160 | R200 | R200 | R200 | R200 | R200 | R200 |
| Q2/Q1 | 1.6 | |||||||
| Q4过载流量m3/h | 31.25 | 50 | 50 | 78.75 | 125 | 312.5 | 500 | |
| Q3常用流量m3/h | 25 | 40 | 40 | 63 | 100 | 250 | 400 | |
| Q2分界流量m3/h | 0.25 | 0.315 | 0.315 | 0.5 | 0.8 | 2 | 3.15 | |
| Q1最小流量m3/h | 0.16 | 0.20 | 0.20 | 0.315 | 0.50 | 1.25 | 2 | |
| Qs始动流量m3/h | 0.04 | 0.045 | 0.045 | 0.08 | 0.10 | 0.20 | 0.35 | |
| 温度等级 | T30 | |||||||
| 压力等级 | 1.6MPa | |||||||
| 压损等级 | △p63 | |||||||
| 安装尺寸 | ||||||||||||
|
公称尺寸DN | 40 | 50 | 50（S） | 65 | 80 | 80（S） | 100 | 100（S） | 150 | 200 | ||
|
尺 寸 连接法兰 | 长 | L mm | 245 | 280 | 200 | 300 | 370 | 225 | 370 | 250 | 500 | 500 |
| 高 | H mm | 220 | 228 | 233 | 238 | 290 | 294 | 306 | 311 | 445 | 564 | |
| 法兰外径 | mm | G2 " | 165 | 165 | 185 | 200 | 200 | 220 | 220 | 285 | 340 | |
| 连接法兰 | 单边螺栓孔数-孔直径 | pc-mm | — | 4-φ19 | 4-φ19 | 4-φ19 | 4/8-φ19 | 4/8-φ19 | 8-φ19 | 8-φ19 | 8-φ23 | 8/12-φ;23 |
| 螺栓孔中心圆直径 | mm | — | 125 | 125 | 145 | 160 | 160 | 180 | 180 | 240 | 295 | |
| 重量 | 整表 | kg | 7 | 13 | 12 | 18 | 21 | 19 | 24 | 23 | 58 | 94 |
| 材料 | |
| 壳体 | 球墨铸铁 |
| 机芯 | 高强度塑料 |
| 叶轮 | 高强度塑料 |
| 其他零件 | 黄铜，不锈钢 |

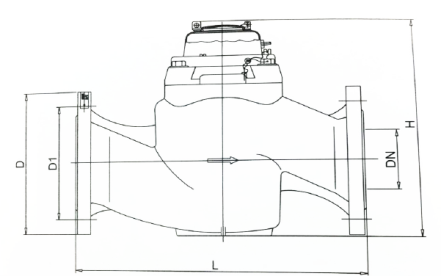

产品示意图
