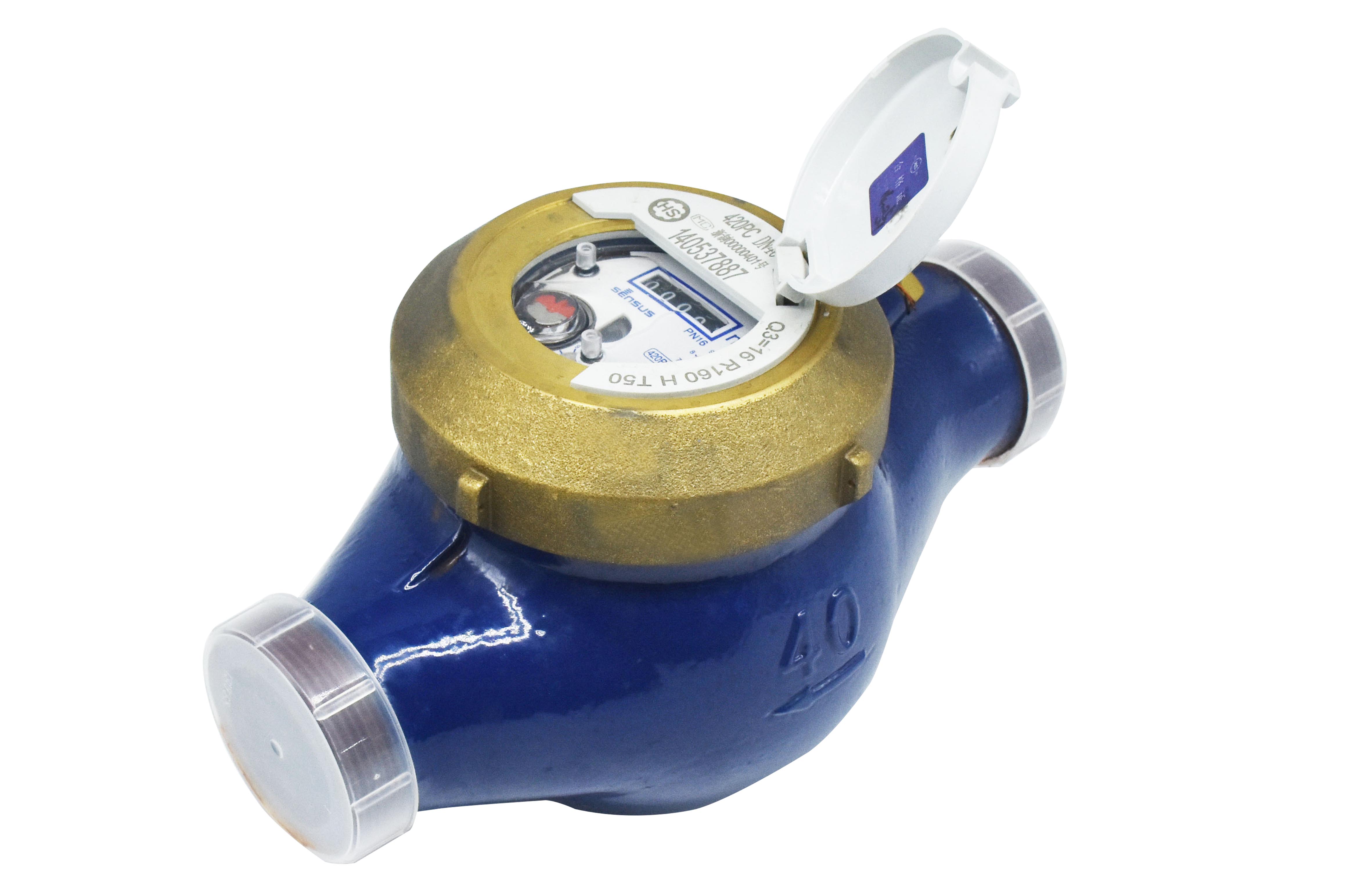

420PC液封旋翼式多流表（DN15-40）
420PC液封旋翼式多流表是用于计量流经自来水管道的水体积总量的测量仪表，计量精度高，始动流量低。水表计数机构字轮不受水质影响，读数永久清晰。可配HRI高频传感器。本仪表符合GB/T 778.1~778.5-2018、JJG 162-2009标准要求。
详细介绍
产品特点
采用德国进口机芯
计量灵敏、读数清晰
有效降低漏损
提高水费回收率
可配HRI高频传感器
技术参数
| 流量范围 | |||||
| 口径 | Q3/Q1 | Q4 | Q3 | Q2 | Q1 |
| mm | L/h | ||||
| 15 | 160 | 3125 | 2500 | 25 | 16 |
| 20 | 5000 | 4000 | 40 | 25 | |
| 25 | 7875 | 6300 | 63 | 39 | |
| 40 | 20000 | 16000 | 160 | 100 | |
示值误差
在水温0.1℃至30℃范围内，水表的最大允许误差在高区（Q2≤Q≤Q4）为±2%，低区（Q1≤Q＜Q2)为±5%。
使用温度：(5~55)℃
最大工作压力：1.0 MPa
压力损失：≤0.063 MPa

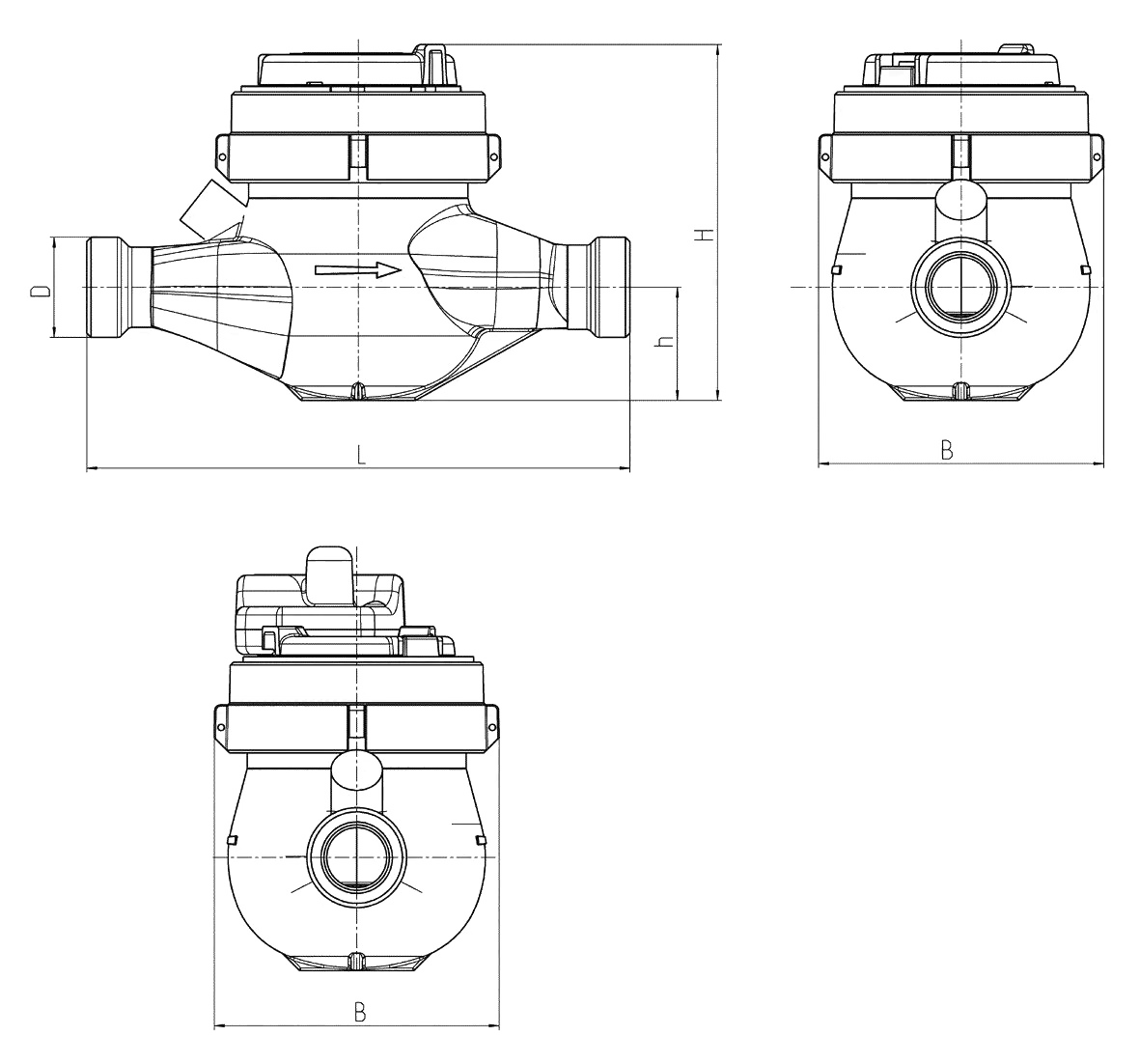

结构外型
| 安装尺寸 | ||||||
| 口径 | L | H | h | H1 | B | 重量 |
| mm | mm | kg | ||||
| 15 | 165 | 120 | 34 | 150 | 98 | 1.4 |
| 20 | 195 | 120 | 36.5 | 150 | 98 | 1.6 |
| 25 | 225 | 135 | 45 | 165 | 105 | 2.3 |
| 40 | 245 | 152 | 61 | 182 | 136 | 5 |
安装说明
1、水表的安装位置需在管路的低点。
2、水表水流方向要和管道水流方向一致。
3、安装水表前，管道要彻底清洗，避免碎片损坏水表。
4、水表上游位置需要安装阀门，便于水表的安装拆卸。
5、确保水表的安装位置有足够的空间，使用标准工具拧紧水表。
6、水表安装后，要缓慢放水充满管道以防止水表被浪涌损坏，迅速放水将产生水锤或气锤，破坏机芯。
7、水表不能长时间在超过常用流量Q3下工作。
8、冷水的最高温度为50℃。
9、保护水表免受水压冲击。
